Лампа настроения.

Источник

Модель 4th mood lamp by plumbum (https://github.com/plumbum/4th-mood-lamp). Лицензия скинул сам и пока не ругался.

Печать корпуса

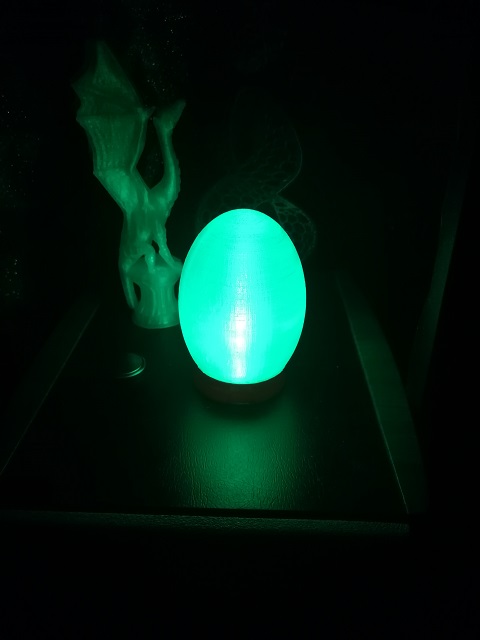

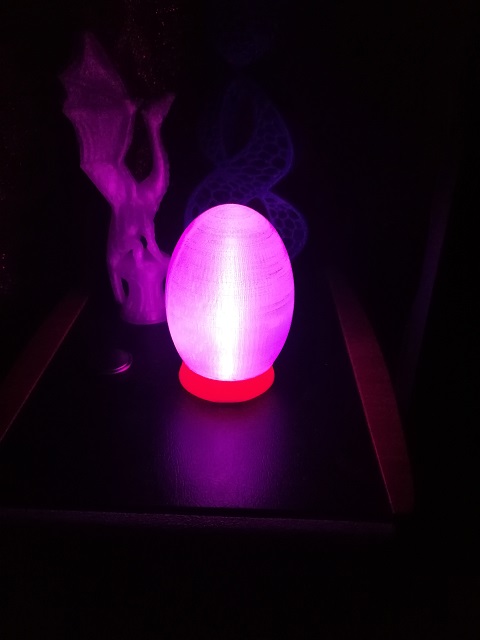

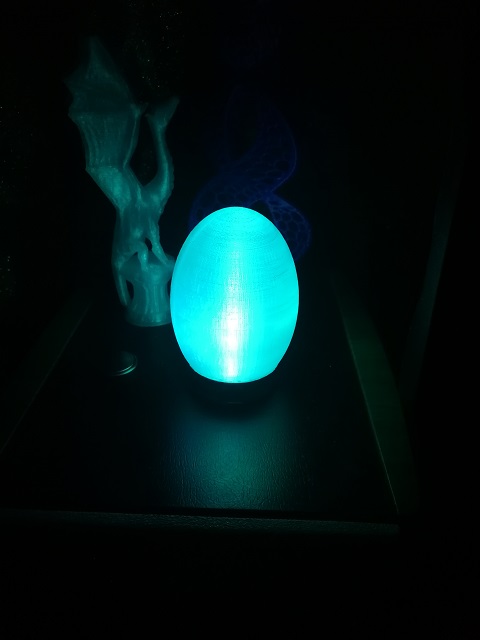

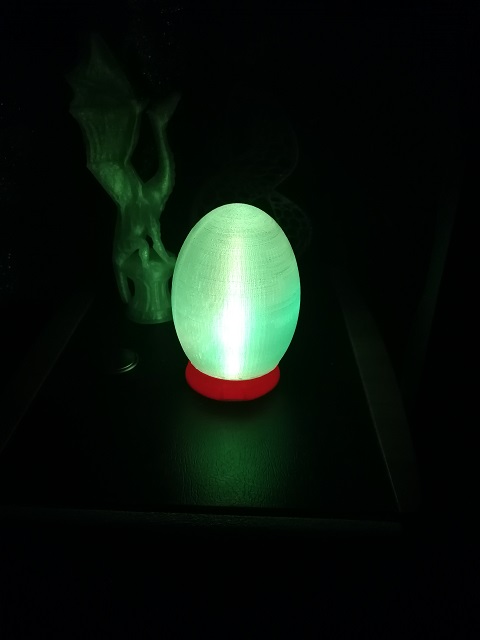

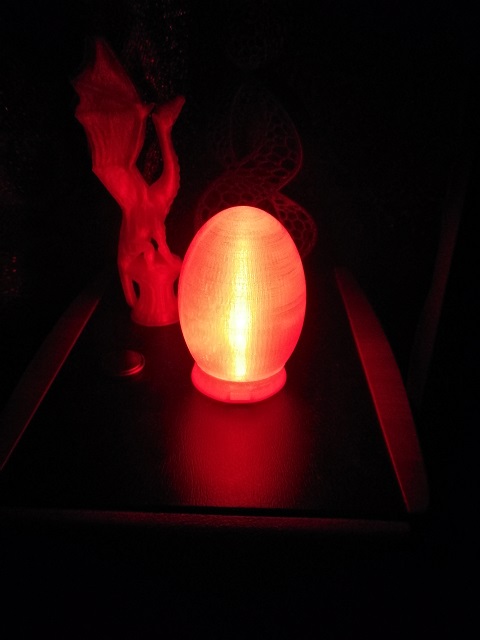

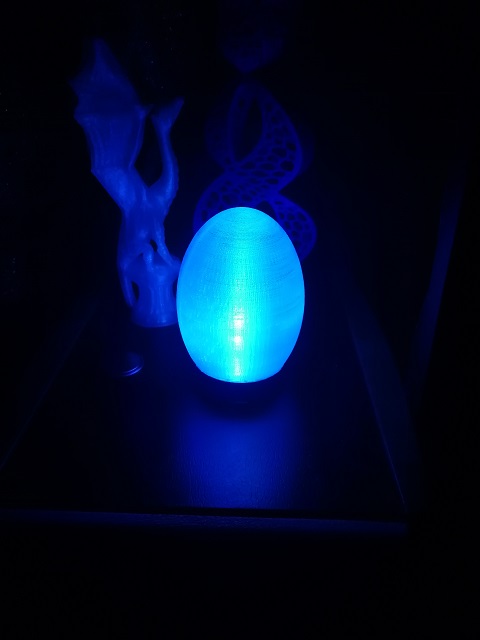

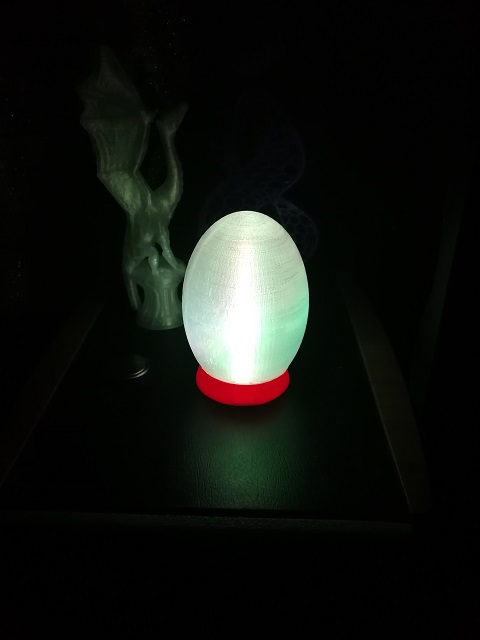

Иван сделал довольно крупную модель в качестве ночника. Я же предпочёл её уменьшить раза в два. В итоге имею небольшую декоративную лампочку высотой 75 мм и диаметром 50 мм, чуть больше настоящего куриного яйца.

Толщина слоя задал 0.2 мм и печатал примерно 2 с половиной часа на базовой скорости 60-80 мм/с (внешние слои традиционно медленнее). Пластик красный PLA от FDPlast на основание, температура экструдера 195°C, прозрачный/натуральный SBS от FDPlast светорассеиватель, температура экструдера 230°C. Обработку (ксилолом) не делал, существующая полосатость служит неплохим рассеивателем света.

Электроника

Вариантов реализации множество. Я рассматривал только следующие:

Moodlamp на ATtyny45 - всё готово, бери да пользуй;
Написать свою прошивку под копеечный stm8s003f3p6;
Там же с моделью у plumbum'а есть forth версия для stm8;
Готовый 7-цветный светодиод.

Взвесив лень, жадность, отсутствие свободного времени и желания писать прошивку, был выбран самый бюджетный и он же самый простой вариант. На AliExpress был найден лот в 100 медленно переливающихся 5 мм светодиодов за смешные 107 рублей ($1.80). Ссылку на лот не даю, т.к. они быстро перестают быть актуальными. Искать по "Slow 7 color led", "Slow flash led". Ещё раз отмечу, что светодиоды брал медленные и полный круг смены цветов составляет примерно 40 секунд. Линза со светодиода сточена напильником для лучшего рассеивания света полученной матовой поверхностью.

Плату не делал. Навесным монтажом к miniUSB разъёму припаял светодиод через резистор в 200 Ом. Этого достаточно, чтобы при питании от 5 вольт ток не превышал 20 мА (при красном цвете напряжение на светодиоде около 2В, ток 15 мА, в остальных случаях ток ещё ниже). В подставке вырезал отверстие под разъем (даже модель не дорабатывал). Всё укрепил с помощью клеевого пистолета.
